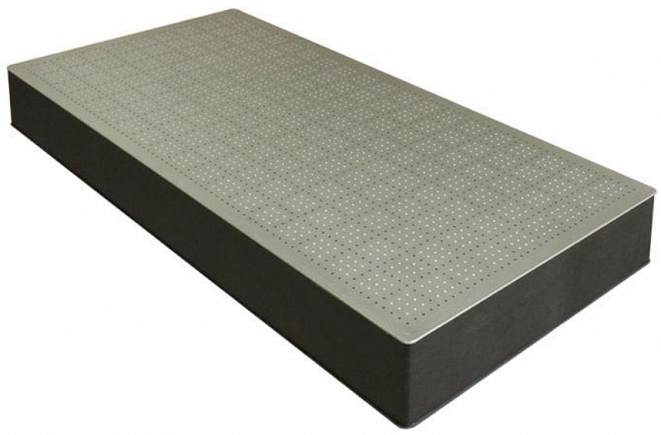

Сотовые оптические плиты серии 1HT
- Монтаж и юстировка лазерных источников, оптических компонентов
- Использование в составе систем, чувствительных к внешним вибрациям
- Размещение высокоточных приборов
Сотовые оптические плиты серии 1 HT обеспечивают базовую поверхность для сборки оптических и лазерных установок.
Плиты отвечают высоким требованиям к жесткости, плоскостности, вибрационной изоляции и демпфированию, совместимы с опорами серий 1TS и пневматической системой вибрационной изоляции 1VIS.
Сотовая оптическая плита состоит из стальной сотовой структуры, верхней и нижней пластин из ферромагнитной нержавеющей стали, декоративных элементов. Стандартная сотовая структура изготовлена из листовой стали толщиной 0,25 мм с коррозионно-устойчивым покрытием.
Верхняя пластина изготавливается из стали толщиной 5 мм с отверстиями М6, нарезанными по сетке с шагом 25±0.1 мм. Отверстия заполнены специальной защитной пастой, которую можно удалить, используя специальный инструмент, идущий в комплекте с плитой. Верхняя поверхность отшлифована до плоскостности ±0.1 мм на любом участке стола площадью 1 м2. Нижняя пластина толщиной 3-6 мм покрыта твердым декоративным покрытием.
- Толщина плит от 200 до 400мм
- Ширина плит от 600 до 1500мм
- Длина плит от 1000 до 5000 мм
Компания ИМКОР поставляет оптические плиты на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам
