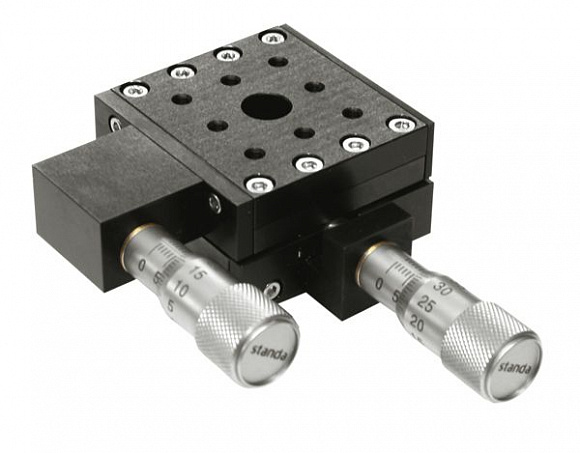

Двухосные линейные трансляторы серии 7T273
Компактные низкопрофильные двухосные (X-Y) линейные трансляторы из алюминия. Диапазон перемещения 10 мм по каждой оси, чувствительность 1 мкм. Высокоточные шарикоподшипники и точная перпендикулярность осей. Идеальны для плотных оптических схем и сборки компактных XYZ-систем
Применение
- Точное двухкоординатное позиционирование линз, зеркал, призм и других оптических элементов
- Сборка компактных XY и XYZ-систем в ограниченном пространстве
- Лазерные и оптические экспериментальные установки высокой плотности
- Спектроскопия, интерферометрия и прецизионные измерения
- Интеграция в оптические рельсы и лабораторные стенды
Описание
Двухосные линейные трансляторы серии 7T273 — это компактные прецизионные механические позиционеры для одновременного перемещения по двум осям (X и Y).
Модели имеют низкий профиль, высокоточную ориентацию осей под 90° и оснащены прецизионными шарикоподшипниками
Серия 7T273 включает низкопрофильные двухосные трансляторы с диапазоном хода 10 мм по каждой оси. Чувствительность — 1 мкм, точность слежения — 2 мкм, точность установки — 5 мкм. Грузоподъёмность: 15 кг (горизонтально) и 5 кг (вертикально).
Все модели изготовлены из анодированного алюминия, имеют большое количество крепёжных отверстий М4 и позволяют легко собирать многокоординатные конфигурации.
Доступны версии с боковой регулировкой (модель 7T273-10T), где винт оси X повёрнут на 90° для удобного управления обеими осями с одной стороны.
Ключевые преимущества серии
Компания ИМКОР поставляет различные оптомеханические компоненты на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам
Модели имеют низкий профиль, высокоточную ориентацию осей под 90° и оснащены прецизионными шарикоподшипниками
Серия 7T273 включает низкопрофильные двухосные трансляторы с диапазоном хода 10 мм по каждой оси. Чувствительность — 1 мкм, точность слежения — 2 мкм, точность установки — 5 мкм. Грузоподъёмность: 15 кг (горизонтально) и 5 кг (вертикально).
Все модели изготовлены из анодированного алюминия, имеют большое количество крепёжных отверстий М4 и позволяют легко собирать многокоординатные конфигурации.
Доступны версии с боковой регулировкой (модель 7T273-10T), где винт оси X повёрнут на 90° для удобного управления обеими осями с одной стороны.
Ключевые преимущества серии
- Компактная X-Y конфигурация с точной перпендикулярностью осей
- Низкий профиль и минимальные габариты
- Высокоточные шарикоподшипники для плавного хода
- Чувствительность 1 мкм
- Версия с боковой регулировкой для плотных оптических схем
- Простая сборка XYZ-систем
- Большое количество крепёжных отверстий М4
Компания ИМКОР поставляет различные оптомеханические компоненты на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам
