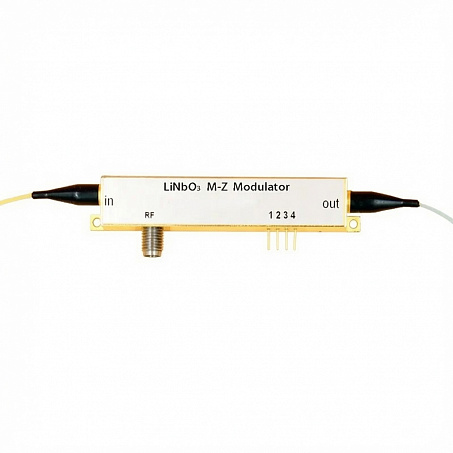

Электрооптический модулятор интенсивности R-AM (1310нм)
Электрооптические модуляторы интенсивности на ниобате лития (LiNbO₃) на 1310нм с низкими потерями и стабильными характеристиками
Применение
- Высокоскоростные оптические системы связи
- Системы Radio-over-Fiber (RoF)
- Квантовая криптография и системы распределения квантовых ключей (QKD)
- Лидары и лазерные измерительные системы
- Микроволновая фотоника
- Лазерная спектроскопия
- Научно-исследовательские и лабораторные комплексы
Описание
Электрооптический модулятор интенсивности серии R-AM на ниобате лития (LiNbO₃) с рабочей длиной волны 1310 нм и полосой пропускания 2.5 ГГц от компании Rofea Optoelectronics.
В основе модуляторов лежит интерферометрическая схема Маха–Цендера (Mach–Zehnder) с Push-Pull-управлением, обеспечивающая высокую эффективность и стабильность высокоскоростной электрооптической модуляции.
В основе модуляторов лежит интерферометрическая схема Маха–Цендера (Mach–Zehnder) с Push-Pull-управлением, обеспечивающая высокую эффективность и стабильность высокоскоростной электрооптической модуляции.
| Параметр | Значение |
| Рабочая длина волны | 1290–1330 нм (центр 1310 нм) |
| Полоса пропускания (−3 дБ) | 2.5 ГГц |
| Вносимые потери | Типично 4 дБ (макс. 5 дБ) |
| Коэффициент экстинкции | ≥ 20 дБ (тип. 23 дБ) |
| Vπ RF (@1 кГц) | 3–4 В |
| Vπ Bias | 3.5–4.5 В |
| Оптический возвратный потери | ≤ −45 дБ |
| Электрический разъём | SMA(f) |
| Волокно | PM / PM или PM / SM |
Ключевые преимущества серии R-AM
- Низкие вносимые потери
- Низкое полуволновое напряжение
- Стабильность параметров при длительной эксплуатации
- Возможность кастомизации (волокно, разъёмы)
- Подходит как для лабораторных, так и для промышленных применений
Компания ИМКОР поставляет электрооптические модуляторы Rofea Optoelectronics на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам
