Электрооптический модулятор интенсивности R-AM (850 нм)
Электрооптические модуляторы интенсивности на ниобате лития (LiNbO₃) на 850нм с полосой 10 ГГц, низким Vπ и высокой стабильностью.
Применение
- Космические оптические системы связи
- Генерация и формирование лазерных импульсов
- Квантовая оптика и квантовые коммуникации
- Цезиевые атомные стандарты частоты
- Лазерные измерительные системы
- Научно-исследовательские и лабораторные комплексы
Описание
Электрооптический модулятор интенсивности серии R-AM на ниобате лития (LiNbO₃) с рабочей длиной волны 850 нм и полосой пропускания 10 ГГц от компании Rofea Optoelectronics.
В основе модуляторов лежит интерферометрическая схема Маха–Цендера (Mach–Zehnder) с Push-Pull-управлением, обеспечивающая высокую эффективность и стабильность высокоскоростной электрооптической модуляции.
В основе модуляторов лежит интерферометрическая схема Маха–Цендера (Mach–Zehnder) с Push-Pull-управлением, обеспечивающая высокую эффективность и стабильность высокоскоростной электрооптической модуляции.
| Параметр | Значение |
| Рабочая длина волны | 830–870 нм (центр 850 нм) |

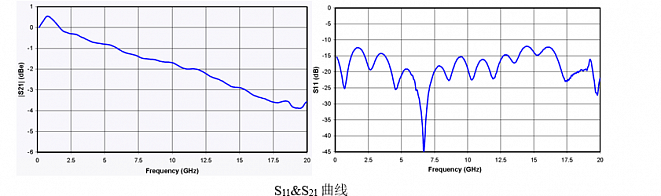

| Полоса пропускания (−3 дБ) | 10 ГГц (типично 12 ГГц) |
| Вносимые потери | Типично 4.5 дБ (макс. 5 дБ) |
| Коэффициент экстинкции | ≥ 20 дБ (тип. 23 дБ) |
| Vπ RF (@1 кГц) | Типично 2.5 В (макс. 3 В) |
| Vπ Bias | Типично 3 В (макс. 4 В) |
| Оптический возвратный потери | ≤ −45 дБ |
| Электрический разъём | SMA(f) |
| Волокно | PM 780 нм (вход/выход) |
Ключевые преимущества серии R-AM
- Низкие вносимые потери
- Низкое полуволновое напряжение
- Стабильность параметров при длительной эксплуатации
- Возможность кастомизации (волокно, разъёмы)
- Подходит как для лабораторных, так и для промышленных применений
Компания ИМКОР поставляет электрооптические модуляторы Rofea Optoelectronics на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам
