IMC-G3-0536 Пьезоэлектрический актуатор

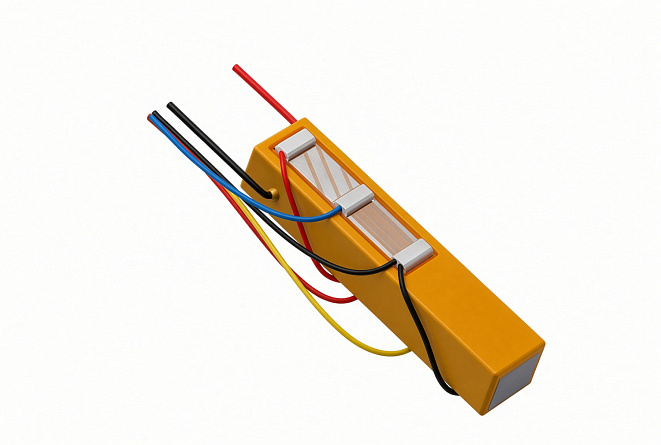

Многослойный пьезоэлектрический стековый актуатор, состоящий из набора пьезокерамических элементов
Применение
- Высокоточное позиционирование
- Оптические и фотонные системы
- Интерферометрия
- Адаптивная оптика
- Микромеханические приводы
- Сканирующие системы
- Лазерные установки
- Научное и лабораторное оборудование
- Микрообработка и микроэлектроника
- Системы активной виброкомпенсации
Описание
Пьезоэлектрический стековый актуатор от компании DECI PIEZO построенный на основе набора пьезокерамических пластин соединённых методом эпоксидного склеивания, что обеспечивает значительное усилие и перемещение при сравнительно низком управляющем напряжении
Устройство обеспечивает высокое усилие до 1000 Н и перемещение до 40 мкм, что делает его эффективным решением для задач высокоточного позиционирования, микроперемещений и активного управления оптическими и механическими системами.
Устройство обеспечивает высокое усилие до 1000 Н и перемещение до 40 мкм, что делает его эффективным решением для задач высокоточного позиционирования, микроперемещений и активного управления оптическими и механическими системами.
| Параметр | Значение |
| Модель | IMC-G3-0536 |
| Диапазон напряжения | -30...150 В |
| Свободный ход | 40 мкм |
| Блокирующее усилие | 1000 Н |
| Жёсткость | 30 Н/мкм |
| Резонансная частота | 35 кГц |
| Ёмкость | 3,1 мкФ |

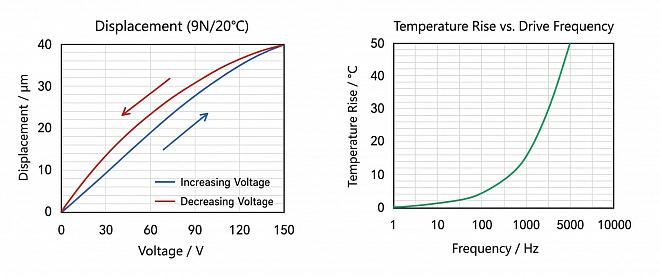

| Гистерезис | <15 % |
| Рабочая температура | -25...130 °C |

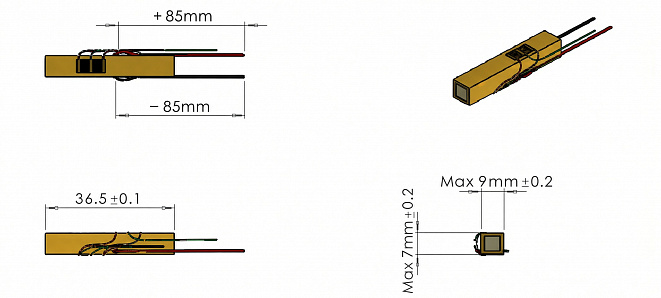

| Размеры |
9 × 7 × 36,5 мм |
Модель оснащена двумя тензорезисторами сопротивлением 350 Ом, образующими измерительную систему для организации обратной связи и повышения линейности перемещений в прецизионных приводах.
Ключевые преимущества:
- Высокое выходное усилие при компактных размерах
- Большой ход для актуаторов данного класса
- Высокая скорость отклика
- Высокая механическая жёсткость
- Возможность работы в замкнутом контуре управления
- Встроенные тензодатчики обратной связи
- Надёжная многослойная конструкция
- Широкий диапазон рабочих температур
- Подходит для прецизионных систем позиционирования
Компания ИМКОР поставляет пьезоактюаторы DECI PIEZO на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам.
