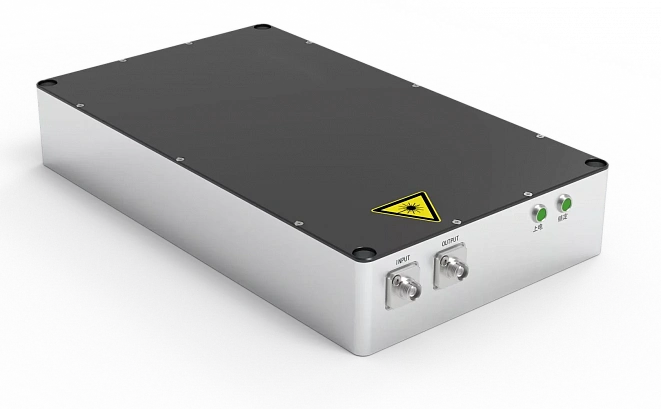

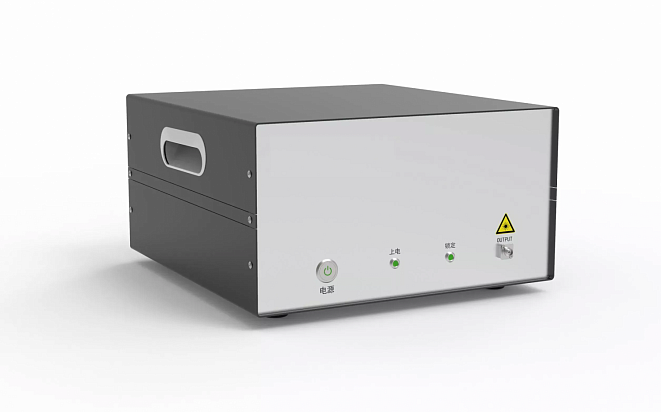

Интегрированный источник излучения со стабилизацией и сдвигом частоты
Интегрированный источник излучения, состоящий из модуля стабилизации частоты (Fre-Lock) и опционального модуля сдвига частоты (Fre-Shift)
Применение
- Доплеровский (ветровой) лидар
- Оптическое зондирование
- Волоконно-оптические сенсорные системы
- Прецизионная спектроскопия, метрология и др. научные исследования
Описание
Fre-Lock & Shift — это полностью интегрированный источник излучения, предназначенный для задач, требующих высокой стабильности частоты и возможности её точного сдвига.
Система состоит из двух основных модулей:
- Fre-Lock — модуль стабилизации частоты.
- Fre-Shift (опционально) — модуль сдвига частоты с диапазоном ±3,5 ГГц и точностью 2 МГц.

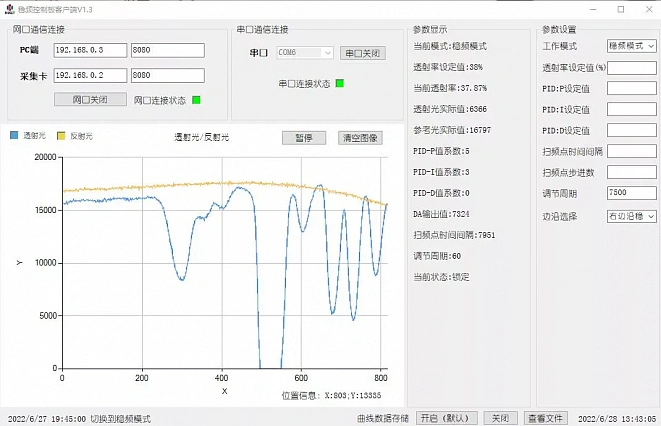

В основе системы лежит технология стабилизации по краям линий поглощения молекулярного йода, реализованная с использованием высокоскоростного FPGA-контроллера, многоступенчатой системы обратной связи и автоматической компенсации мощности излучения. Система поддерживает автоматическую повторную синхронизацию при потере захвата частоты, быстрое переключение между линиями поглощения и ручную или автоматическую калибровку длины волны.
| Параметр | Значение |
| Центральная длина волны, нм | 1064 |
| Выходная мощность, мВт | 15 |
| Ширина линии, МГц | <1 |
|
Режим работы |
Непрерывный (CW) |
| Стабильность мощности (RMS), % | ≤1 (при комнатной температуре) |

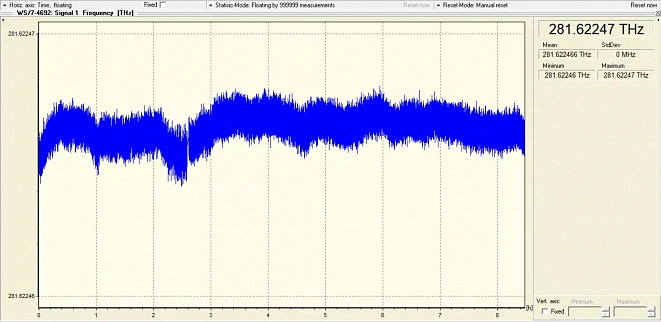

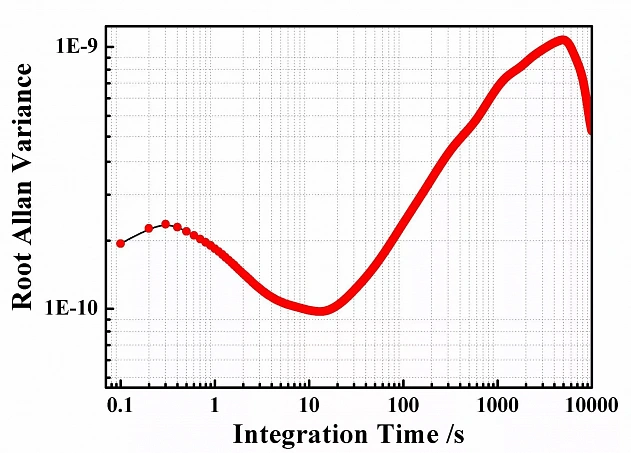

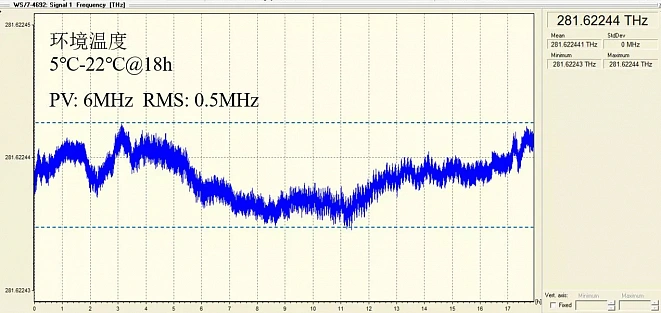

| Стабильность частоты (RMS), МГц | <1 (за 24 ч при изменении температуры ±3 °C) |
| Ошибка перезахвата, МГц | <20 |
| Относительный шум интенсивности, дБ/Гц | <−140 @ 10 МГц |

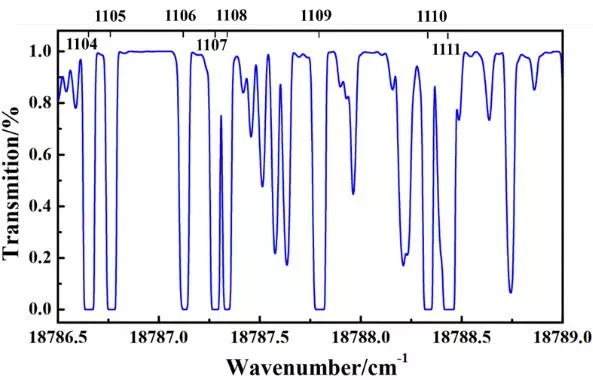

| Диапазон стабилизации частоты | Линии поглощения йода 1104–1111 |
| Положение блокировки | Середина края линии поглощения |
| Диапазон сдвига частоты (опционально), ГГц | ±0,2…±3,5 |
| Точность сдвига частоты (опционально), МГц | 2 |
| Интерфейс | RS422 |
| Питание | DC 12 В |
| Рабочая температура, °C | –10…+40 |
| Вывод | Волоконный, FC/APC |
Ключевые преимущества:
- Высокая долговременная стабильность частоты (<1 МГц за 24 ч)
- Опциональный сдвиг частоты до ±3,5 ГГц с точностью 2 МГц
- Автоматический перезахват частоты
- Низкий относительный шум интенсивности
- Волоконный вывод FC/APC
Благодаря высокой стабильности конструкции и надежной электронной архитектуре источник Fre-Lock & Shift рассчитан на непрерывную круглосуточную эксплуатацию в составе научных, измерительных и промышленных лазерных систем
Компания ИМКОР поставляет продукцию компании Techwin на территории России. Мы предлагаем выгодные условия поставки и техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам
