Многослойные пьезокерамические чипы
Компактные пьезоэлектрические элементы для высокоточного управления перемещением, генерации усилия и работы в составе сенсорных систем
Применение
- Прецизионное позиционирование
- Фокусировка и юстировка оптических элементов
- Динамическая настройка лазерных систем
- Ультразвуковые преобразователи и датчики
- Медицинские ультразвуковые системы
- Гидроакустические излучатели
- MEMS-устройства и микросенсоры
- Микрофлюидные системы и микропомпы
- Полупроводниковое оборудование
- Прецизионные клапаны и микроактуаторы
- Робототехнические системы
- Системы тактильной обратной связи
Описание
Компактные пьезокерамические элементы от компании DECI PIEZO с многослойной структурой из тонких слоёв PZT-керамики и чередующихся внутренних электродов обеспечивает работу при сравнительно низком управляющем напряжении, высокую точность позиционирования и быстрый динамический отклик.

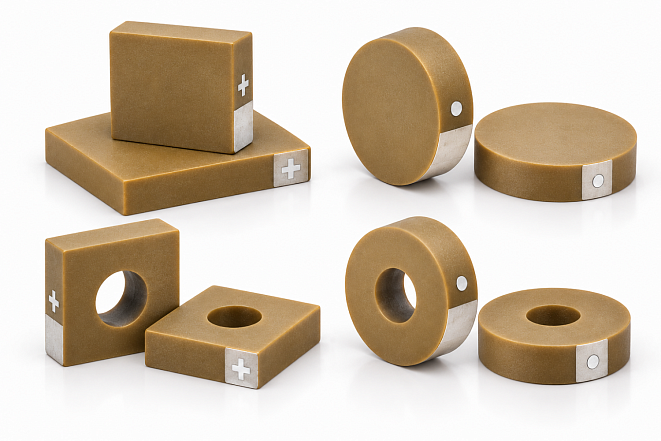

Серия представлена в двух основных исполнениях: квадратные Square Piezoelectric Ceramic Chip и круглые Circular Piezoelectric Ceramic Chip. Компактные размеры позволяют интегрировать их в оптические, ультразвуковые, MEMS-системы, медицинское оборудование и средства промышленной автоматизации.

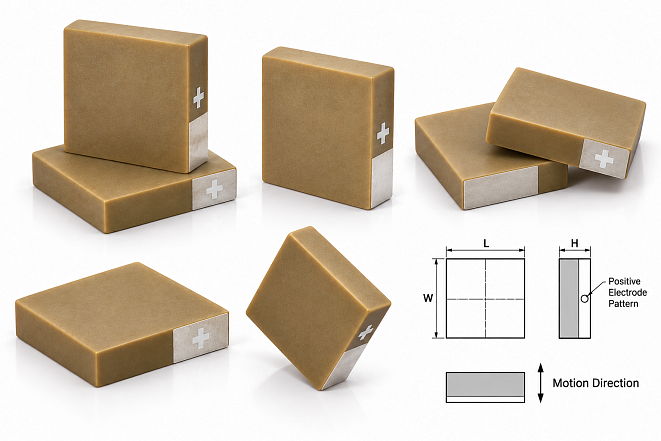

Квадратные пьезокерамические чипы имеют сплошную конструкцию без центрального отверстия, обеспечивающую повышенную механическую прочность. Стандартная толщина составляет 2 или 3 мм, доступны исполнения толщиной 1–10 мм. Производитель указывает нанометровое разрешение, повторяемость <0,1 %, время отклика <50 мкс и плотность усилия до 150 Н/мм².

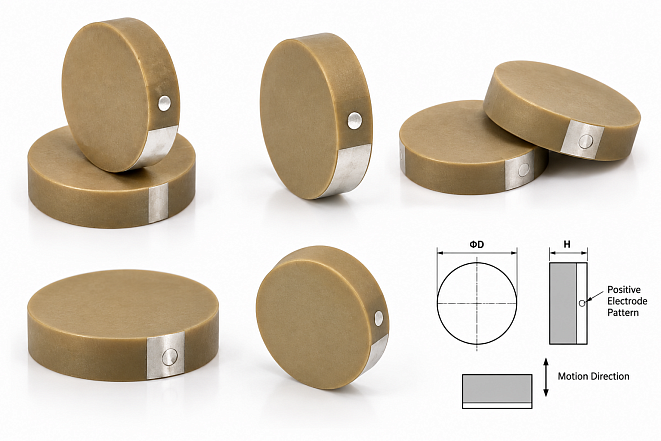

Круглые пьезокерамические чипы выпускаются со стандартными диаметрами 5 и 8 мм и толщиной 2 мм; другие размеры доступны под заказ. Элементы могут применяться отдельно или объединяться в стеки для увеличения суммарного перемещения и усилия. Заявлены нанометровое разрешение отдельного чипа, повторяемость <0,1 %, время отклика <100 мкс и плотность усилия до 120 Н/мм².
Ключевые преимущества:
Серия представлена в двух основных исполнениях: квадратные Square Piezoelectric Ceramic Chip и круглые Circular Piezoelectric Ceramic Chip. Компактные размеры позволяют интегрировать их в оптические, ультразвуковые, MEMS-системы, медицинское оборудование и средства промышленной автоматизации.
Квадратные пьезокерамические чипы имеют сплошную конструкцию без центрального отверстия, обеспечивающую повышенную механическую прочность. Стандартная толщина составляет 2 или 3 мм, доступны исполнения толщиной 1–10 мм. Производитель указывает нанометровое разрешение, повторяемость <0,1 %, время отклика <50 мкс и плотность усилия до 150 Н/мм².
Круглые пьезокерамические чипы выпускаются со стандартными диаметрами 5 и 8 мм и толщиной 2 мм; другие размеры доступны под заказ. Элементы могут применяться отдельно или объединяться в стеки для увеличения суммарного перемещения и усилия. Заявлены нанометровое разрешение отдельного чипа, повторяемость <0,1 %, время отклика <100 мкс и плотность усилия до 120 Н/мм².
- Компактная многослойная конструкция
- Низкое управляющее напряжение — до 150 В
- Нанометровое разрешение перемещения
- Повторяемость <0,1 %
- Высокое выходное усилие
- Быстрый электромеханический отклик — <50–100 мкс в зависимости от исполнения
- Возможность работы в кГц-диапазоне
- Модифицированная PZT-пьезокерамика с высоким пьезоэлектрическим коэффициентом
- Керамическая изоляция для защиты от влаги и токов утечки
- Рабочая температура −25…+130 °C
- Возможность изготовления нестандартных размеров и характеристик
Компания ИМКОР поставляет пьезоэлементы DECI PIEZO на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам.
