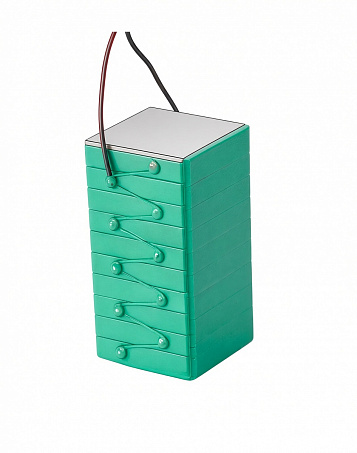

Квадратные пьезокерамические стековые актуаторы
Многослойный пьезоэлектрический стековый актуатор без отверстия
Применение
- Полупроводниковое производство
- Прецизионные оптические системы
- Адаптивная оптика
- Стабилизация лазерного луча
- Интерферометрические системы
- Медицинское оборудование
- Ультразвуковые преобразователи
- Промышленная автоматизация
- Активное подавление вибраций
- Аэрокосмические системы
- Научно-исследовательское оборудование
Описание

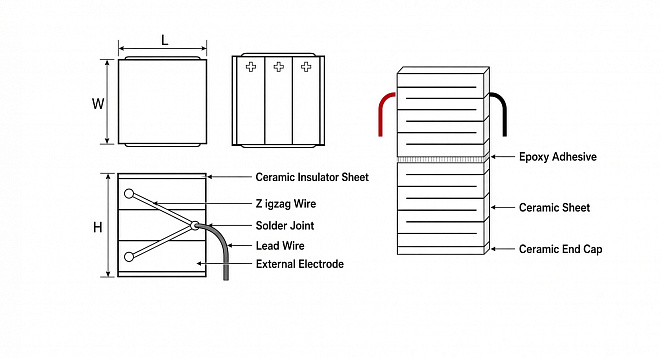

Пьезоэлектрический стековый актуатор от компании DECI PIEZO собран из тонких пластин PZT с внутренними электродами.
Слои работают параллельно: ход складывается, напряжение управления остаётся низким. Квадратное сечение без центрального отверстия даёт максимальную жёсткость и силу. Четыре стороны закрыты керамической изоляцией.
Слои работают параллельно: ход складывается, напряжение управления остаётся низким. Квадратное сечение без центрального отверстия даёт максимальную жёсткость и силу. Четыре стороны закрыты керамической изоляцией.
| Параметр | Значение |
| Материал | модифицированный PZT |
| Пьезоконстанта d₃₃ | ≥ 500…600 пКл/Н |
| Напряжение | −30…150 В (опции −10…75 В / −20…100 В) |
| Ход | ~0,1% высоты пакета |
| Линейность | > 99% |
| Повторяемость | < 0,1% |
| Время отклика | < 50 мкс |
| Диэлектрические потери | tan δ < 1,5% |
| Рабочая температура | -25...130 °C |
| Ресурс | > 10⁸ циклов |
- Низкое напряжение управления (−30…150 В, варианты до 200 В)
- Плотность силы до 150 Н/мм²
- Разрешение на уровне нанометров
- Время отклика < 50 мкс
- Линейность > 99%
- Ресурс > 10⁸ циклов
- Рабочая температура −25…130 °C
Компания ИМКОР поставляет пьезоактюаторы DECI PIEZO на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам.
