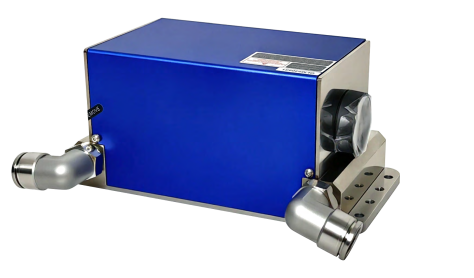

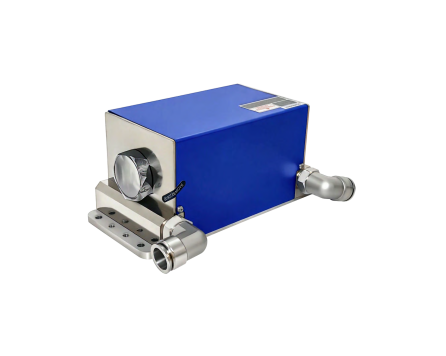

Лазерный модуль JQ-10000 с аннулярной боковой накачкой Nd:YAG (водяное охлаждение)

JQ-10000 — высокомощный QCW-модуль с аннулярной (кольцевой) боковой накачкой Nd:YAG третьего поколения, разработанный Oriental-Laser. Модуль обеспечивает пиковую мощность накачки 10000 Вт (10 кВт) и оснащён кристаллом Nd:YAG 5 × 160 мм (допинг 0,6–0,7 %).
Это не отдельная модель, а масштабируемая платформа третьего поколения аннулярных QCW-модулей с водяным охлаждением. Она специально создана для устранения основных недостатков предыдущих поколений: неравномерности температуры, неоднородности накачки и ограничений по высокому коэффициенту заполнения.

Ключевые конструктивные улучшения третьего поколения:

• Параллельные каналы водяного охлаждения — обеспечивают одинаковую температуру всех колец накачки и устраняют градиенты температуры.
• Беззазорная аннулярная конструкция — полностью непрерывное кольцо накачки для максимальной однородности распределения энергии вокруг кристалла.
• Интегрированная диффузная камера накачки — внутри теплоотвода, перераспределяет свет накачки через множественные отражения, снижая локальные «горячие точки» и улучшая радиальную и азимутальную однородность.

Благодаря этим решениям модуль уверенно работает при максимальном коэффициенте заполнения 12,5 % и частоте до 500 Гц. Тестовые данные (плоско-параллельный резонатор, T=70 %, 250 мкс, охлаждающая вода 25 °C):

• при 12,5 % коэффициенте заполнения — установившаяся средняя выходная мощность ~402 Вт;
• оптико-оптическая эффективность в установившемся режиме — около 32 % (значительно выше 20–25 % предыдущего поколения).

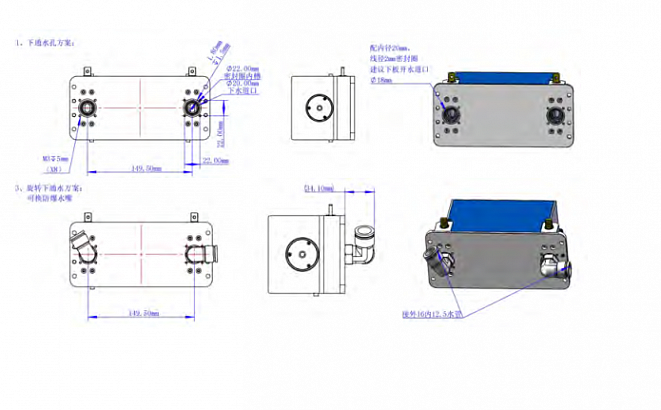

Модуль поддерживает частоту от 1 до 500 Гц, оснащён несколькими вариантами интерфейсов водяного охлаждения (сквозные отверстия, поворотные и фиксированные штуцеры высокого давления) и готов к интеграции в мощные импульсные лазерные системы.

Ключевые преимущества:

• Пиковая мощность накачки 10000 Вт
• Высокий коэффициент заполнения — до 12,5 %
• Средняя выходная мощность до 402 Вт в установившемся режиме
• Аннулярная накачка с высочайшей однородностью (третье поколение)
• Улучшенная термостабильность и эффективность

Гибкие варианты водяного охлаждения и широкие возможности кастомизации
