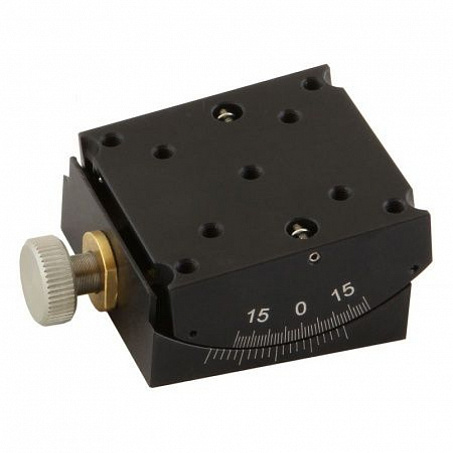

Малый гониометр
Компактный гониометр с диапазоном вращения +15° и виртуальной осью на высоте 15 мм. Точность установки 0,1°. Масса всего 0,1 кг. Идеален для точного углового позиционирования без перекрытия оптической оси
Применение
- Точное угловое позиционирование линз, зеркал, призм, поляризаторов и других оптических элементов
- Оптические системы, где важно не перекрывать оптическую ось подвижными частями
- Сборка многокоординатных угловых систем
- Спектроскопия, интерферометрия и лазерные эксперименты
- Интеграция с позиционерами
Описание
Малый гониометр 7G174-30 — это компактный прецизионный механический позиционер для точного углового перемещения оптических элементов вокруг виртуальной оси, расположенной вне корпуса на высоте 15 мм.
Гониометр обеспечивает диапазон вращения +15° с точностью установки 0,1°. Привод выполнен по тангенциальной рычажной схеме с шагом винта 0,25 мм. Вращение происходит вокруг виртуальной точки на высоте 15 мм, что минимизирует смещение оптической оси и предотвращает перекрытие луча.
Модель изготовлена из анодированного алюминия, имеет массу 0,1 кг и горизонтальную нагрузку до 1 кг. Конструкция позволяет устанавливать несколько гониометров друг над другом для вращения вокруг одной оси. Рекомендуется крепление на основании для установки на оптических столах.
Ключевые преимущества
Компания ИМКОР поставляет различные оптомеханические компоненты на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам
Гониометр обеспечивает диапазон вращения +15° с точностью установки 0,1°. Привод выполнен по тангенциальной рычажной схеме с шагом винта 0,25 мм. Вращение происходит вокруг виртуальной точки на высоте 15 мм, что минимизирует смещение оптической оси и предотвращает перекрытие луча.
Модель изготовлена из анодированного алюминия, имеет массу 0,1 кг и горизонтальную нагрузку до 1 кг. Конструкция позволяет устанавливать несколько гониометров друг над другом для вращения вокруг одной оси. Рекомендуется крепление на основании для установки на оптических столах.
Ключевые преимущества
- Виртуальная ось вращения на высоте 15 мм (не перекрывает оптическую ось)
- Компактные габариты и малая масса (0,1 кг)
- Высокая точность установки 0,1°
- Тангенциальный рычажный привод для плавного и точного движения
- Отличная совместимость с позиционерами 174-й и 184-й серий
- Возможность многоосевой сборки
Компания ИМКОР поставляет различные оптомеханические компоненты на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам
