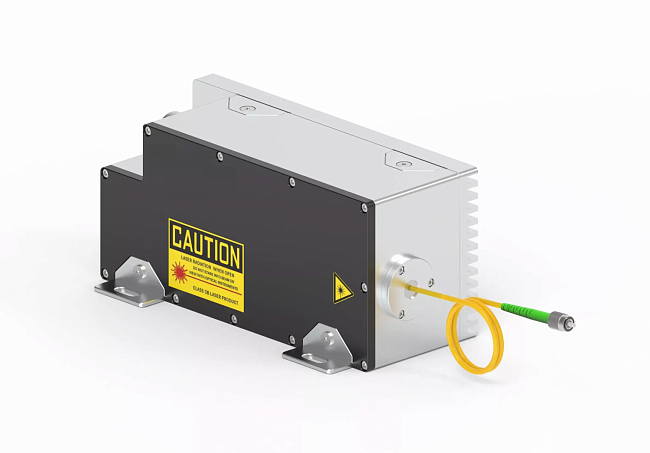

Одночастотные лазеры на непланарном кольцевом резонаторе серии SCSL
- Источник затравки для лазерного усилителя
- Прецизионные спектроскопические измерения
- Обнаружение гравитационных волн
- Микроволновая фотоника
Серия лазеров SCSL типа NPRO (Non-Planar Ring Oscillator) основана на технологии неплоского кольцевого резонатора, в котором используется единый лазерный кристалл и внешнее магнитное поле для формирования однонаправленного кольцевого резонатора. Такая конструкция обеспечивает генерацию непрерывного одночастотного лазерного излучения с исключительно высокой спектральной чистотой и стабильностью.
Лазеры серии NPRO обладают спектральной шириной линии менее 5 кГц и уровнем относительного шума интенсивности RIN менее −140 дБ/Гц на частоте 10 МГц. Такие показатели достигаются благодаря высокостабильному внутреннему генератору и специализированной малошумящей электронике, эффективно подавляющей собственные релаксационные колебания лазера.
| Параметр | SCSL-250 | SCSL-50 |
| Центральная длина волны (нм) | 1064.3 | 1064.3 |
| Тип выходного излучения | Свободное пространство (Free-space) | Волоконный выход (Fiber-coupled) |
| Выходная мощность (мВт) | 250 | 50 |
| Ширина спектральной линии (кГц) | ≤ 5 | ≤ 5 |
| Качество пучка (M²) | - | ≤ 1.2 |
| Стабильность мощности (RMS, %) | ≤ 2.5 | ≤ 2.5 |
| Стабильность частоты (МГц/мин) | 3 | 3 |
| Относительный шум интенсивности RIN (дБ/Гц) | < −90 на резонансном пике; < −140 при 10 МГц | < −90 на резонансном пике; < −140 при 10 МГц |
| Диапазон температурной перестройки (ГГц) | 30 | 30 |
| Коэффициент температурной перестройки (ГГц/К) | 2–4 | 2–4 |
| Скорость температурной перестройки (ГГц/с) | 0.5–1.2 | 0.5–1.2 |
| Диапазон перестройки PZT (МГц) | 30 | 30 |
| Коэффициент перестройки PZT (МГц/В) | 1.4 | 1.4 |
| Полоса пропускания PZT (кГц) | 50 | 50 |
| Тип оптического волокна | - | PM980 |
| Оптический разъём | - | FC/APC |
| Интерфейс температурной / PZT перестройки | SMA, 50 Ω | SMA, 50 Ω |
| Интерфейс | RS422 | RS422 |
| Питание | AC 220 В | AC 220 В |
| Потребляемая мощность | 50 Вт | 50 Вт |
| Рабочая температура | от +15 до +35 °C | от +15 до +35 °C |
| Температура хранения | от −5 до +60 °C | от −5 до +60 °C |
| Относительная влажность | 0–80 % | 0–80 % |
Ключевые преимущества:
- узкая спектральная линия менее 5 кГц;
- низкий уровень шумов RIN < −140 дБ/Гц;
- высокая частотная стабильность;
- одночастотная непрерывная генерация (CW);
- исполнения со свободным пространственным и волоконным выводом.
Компания ИМКОР поставляет продукцию компании Techwin на территории России. Мы предлагаем выгодные условия поставки и техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам.
