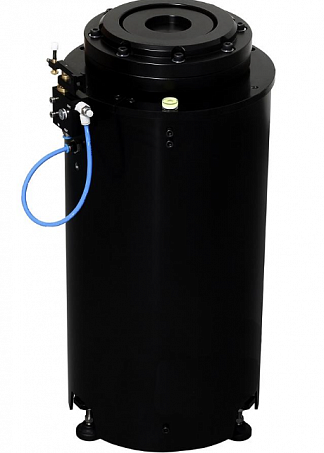

Пневматическая система вибрационной изоляции серии 1VIS22

Пневматическая система вибрационной изоляции серии 1VIS27 обладает улучшенными виброизоляционными свойствами.
Является идеальной рабочей платформой для чувствительных к вибрации устройств, таких как микроскопы, весы, интерферометры и аналогичные устройства.

Рабочая поверхность стола отделена от пола высокоэффективной системой пневматических опор, которые представляют собой двухкамерные пневматические пружины с переходными дроссельными устройствами.

Каждый элемент опоры рассчитан на нагрузку до 1000 кг, но необходимо избегать перегрузки стола по краям, поскольку при этом один из элементов может оказаться перегруженным даже если общий вес нагрузки находится в пределах ограничений.

В системе используются жесткие и легкие оптические сотовые столы различных размеров, что позволяет создавать большой ассортимент систем для широкого спектра применений с использованием всего диапазона размеров и нагрузок.

Для работы системы необходим воздушный компрессор или система подачи сжатого воздуха.
Максимальное рабочее давление воздуха - 6 Бар.

Высота системы виброизоляции	500; 600; 700 мм
Диапазон регулирования по высоте	14 мм
Точность автоматической установки уровня	±0.3 мм
Вертикальная резонансная частота	1.9 Гц (средняя нагрузка)
Вертикальная изоляция при 5 Гц	95%
Вертикальная изоляция при 10 Гц	99%
Горизонтальная резонансная частота	1.2 Гц (средняя нагрузка)
Горизонтальная изоляция при 5 Гц	99%
Горизонтальная изоляция при 10 Гц	99%
Макс. давление воздуха в системе	600 кПа (6 Бар) (87 PSI)
Рабочая влажность (максимальная)	90%
Рабочий диапазон температур	10-50°C
Допустимая нагрузка (при 600 кПа)	1000 кг на элемент
Минимальная нагрузка	90 кг на элемент

Компания ИМКОР поставляет оптические опоры на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам
