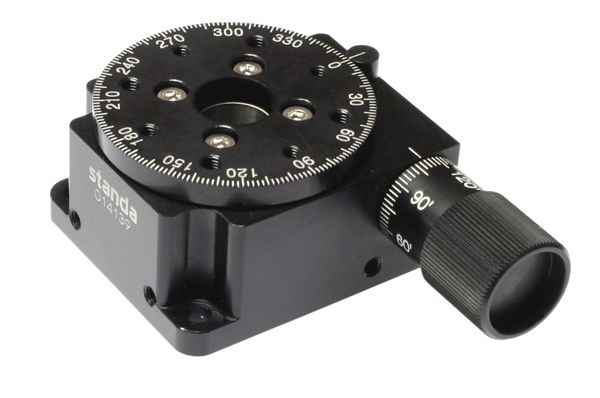

Поворотные платформы серии 7R

Широкая линейка ручных поворотных платформ от микро- до больших размеров. Непрерывное вращение 360° с грубой и точной подстройкой. Апертуры от 11 мм до 84 мм, нагрузка до 60 кг. Идеальное решение для точного углового позиционирования оптических элементов

Применение

Точное угловое позиционирование линз, зеркал, поляризаторов и фильтров
Оптические экспериментальные установки и лабораторные стенды
Лазерные системы и спектроскопия
Интеграция в оптические рельсы и сборки трансляторов
Научные исследования, образование и промышленный контроль

Описание

Поворотные платформы серии 7R — это механическая серия высокоточных платформ, предназначенная для ручного углового позиционирования оптических компонентов, линз, фильтров, зеркал и других элементов в оптических и лазерных системах.
Все платформы обеспечивают непрерывное грубое вращение на 360° (с точностью 1° по шкале) и точную подстройку в ограниченном диапазоне (обычно 10–15°) с помощью микрометрического винта или червячной передачи. Разрешение точной подстройки достигает 0,5–1 угловой минуты, чувствительность — до 0,1–20 угловых секунд.

Серия включает модели разных размеров и возможностей:

Микро- и мини-платформы (7R128, 7R174-11, 7R7) — сверхкомпактные, для ограниченного пространства, небольшие нагрузки (0,1–5 кг).
Стандартные платформы (7R150, 7R172-2, 7R129) — оптимальный баланс размера и точности, апертуры 25–50 мм, нагрузка до 15 кг.

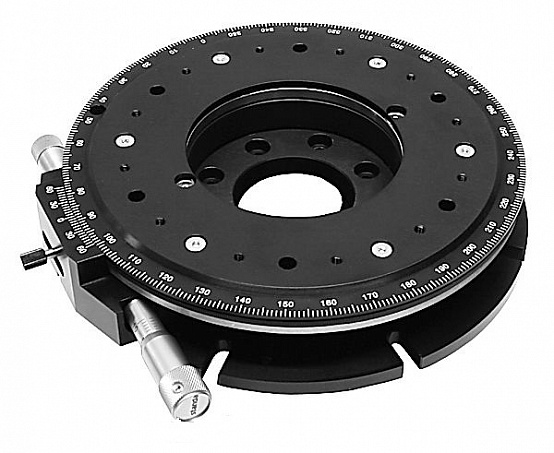

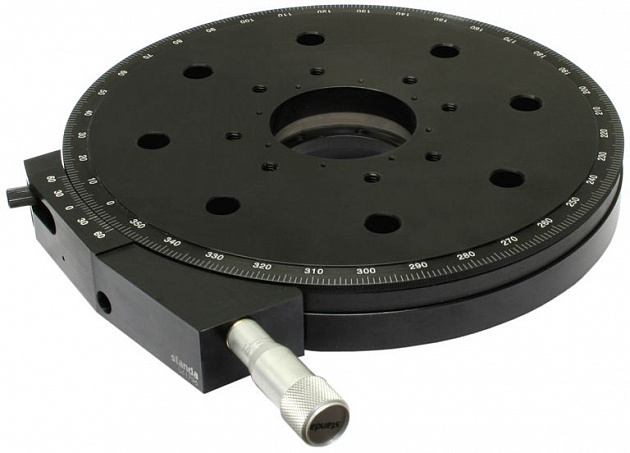

Большие платформы (7R171-200, 7R170-190) — для тяжёлых элементов, диаметр платформы до 199 мм, нагрузка до 60 кг, апертура до 84 мм.

Большинство моделей имеют центральную апертуру, крепёжные отверстия М6/M4, возможность установки как горизонтально, так и вертикально, а также совместимость с линейными трансляторами и оптическими рельсами.
Корпус выполнен из анодированного алюминия, что обеспечивает лёгкость и коррозионную стойкость.
Моторизованные версии доступны для большинства моделей по отдельному запросу.

Ключевые преимущества:

Большой выбор размеров — от микро до больших платформ
Непрерывное вращение 360° + высокоточная подстройка
Центральные апертуры разных диаметров (11–84 мм)
Высокая нагрузочная способность (до 60 кг)
Простота монтажа (без переходных пластин в большинстве моделей)
Шкалы и микрометрические винты для удобства работы
Возможность вертикального и горизонтального монтажа
Совместимость с другими механическими позиционерами

Компания ИМКОР поставляет оптомеханические компоненты на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам

Другие модели

Поворотная микроплатформа 7R128
Диаметр платформы 25 мм,, диапазон точного поворота (с помощью микрометра) 15°, с точностью 1°
Поворотная миниплатформа 7R174-11
Диаметр платформы 39,6 мм. Диапазон поворота 360° с точностью 0,05° (3'). Грузоподъемность в горизонтальном положении до 4 кг.
Поворотная платформа 7R150
Диаметр платформы 60,6 мм. Диапазон поворота 360° с точностью 0,033° (2'). Грузоподъемность в горизонтальном положении до 8 кг.
Поворотная миниплатформа 7R7
Диаметр 50 мм. Возможно использовать совместно с рельсами, диапазон точного поворота (с помощью микрометра) 15°, с точностью 0,017°
Поворотная платформа 7R172-2
Диаметр платформы 92 мм, диапазон точного поворота (с помощью микрометра) 10°, с точностью 0,017° (1')
Высокоточная поворотная платформа 7R129
Диаметр платформы 80 мм, диапазон точного поворота (с помощью микрометра) 15°, с точностью 0,017°
Большая поворотная платформа 7R171-200
Диаметр платформы 199 мм,, диапазон точного поворота (с помощью микрометрического винта) 10°, с точностью 0,008° (0,5')
Поворотная платформа 7R170-190
Диаметр платформы 200 мм, диапазон точного поворота (с помощью микрометра) 10°, с точностью 0,008° (0,5')
