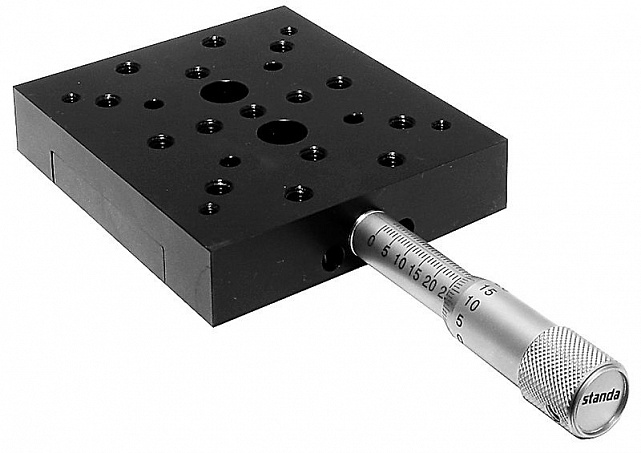

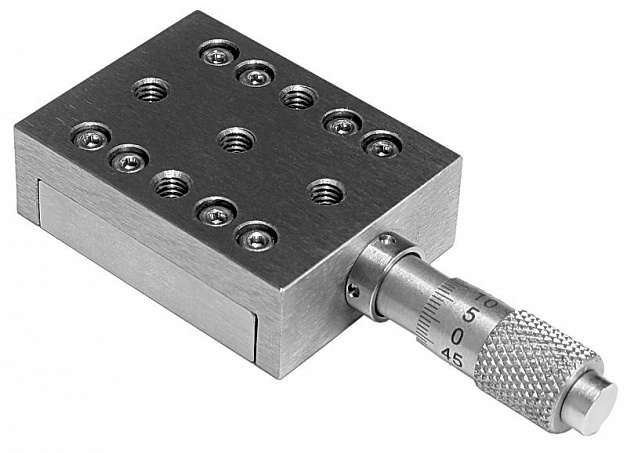

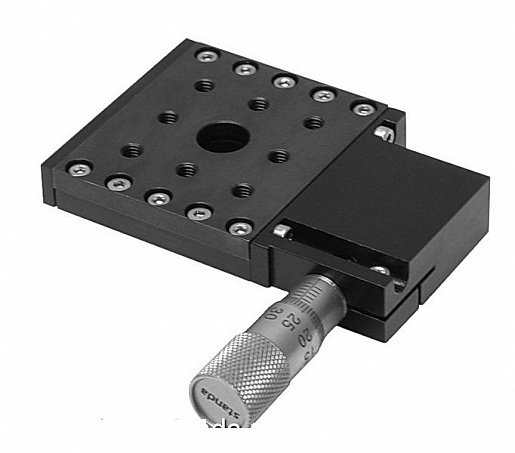

Стальные линейные трансляторы серии 7T

Прецизионные линейные трансляторы из стали и нержавеющей стали. Повышенная жёсткость, термостабильность и коррозионная стойкость. Диапазон хода 6–25 мм, чувствительность 1 мкм. Низкопрофильные и стабильные модели для ответственных применений

Применение

Точное линейное позиционирование оптических элементов в условиях повышенных требований к стабильности
Лазерные системы, интерферометрия и спектроскопия
Вакуумные и агрессивные среды (доступны специальные версии)
Сборка многокоординатных XY и XYZ-систем
Научные исследования и промышленные прецизионные установки

Описание

Стальные линейные трансляторы серии 7T — это серия механических трансляторов премиум-класса, полностью или частично изготовленных из стали и нержавеющей стали.
Они обеспечивают высокую жёсткость, отличную термостабильность и коррозионную стойкость по сравнению с алюминиевыми аналогами.

Серия включает ультранизкопрофильные модели (толщина от 10,5 мм), модели с боковой регулировкой, стабильные трансляторы с закрытой конструкцией и полностью нержавеющие версии.

Все трансляторы оснащены высокоточными шарикоподшипниками и подпружиненной платформой, что гарантирует минимальный люфт, плавный ход и высокую повторяемость.
Доступны одноосные, двухосные и трёхосные конфигурации. Большинство моделей имеют большую поверхность крепления, множество отверстий М4/M6 и возможность установки «вверх ногами».

Ключевые преимущества серии

Материал — сталь / нержавеющая сталь (высокая жёсткость и термостабильность)
Ультранизкий профиль (от 10,5 мм)
Высокая чувствительность 1 мкм и точность слежения 2 мкм
Закрытая конструкция для максимальной стабильности
Возможность сборки компактных XY/XYZ-систем
Вакуум-совместимые и коррозионностойкие версии
Большая грузоподъёмность при малых габаритах

Компания ИМКОР поставляет различные оптомеханические компоненты на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам

Другие модели

Ультранизкопрофильный линейный транслятор 7T164-10
Диапазон перемещения до 10 мм. Низкий профиль — высота платформы 10,5 мм
Линейный транслятор с боковой регулировкой 7T164-10T
Диапазон перемещения до 10 мм. Высота платформы 10,5 мм. Винт расположен под углом 90° к направлению перемещения
Стабильный линейный транслятор 7T67-25
Диапазон перемещения до 25 мм. Грузоподъемность в горизонтальном положении до 20 кг
Линейный транслятор из нержавеющей стали 7T67-6
Диапазон перемещения до 6 мм. Грузоподъемность в горизонтальном положении до 45 кг. Возможность использования в вакууме
