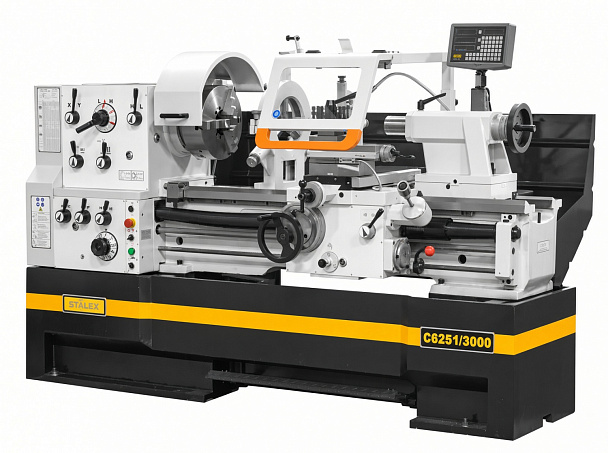

Токарно-винторезный станок STALEX C6251/3000
Токарно-винторезный станок для токарной обработки, резьбонарезания, сверления черных и цветных металлов.
Применение
- Наружное и внутреннее точение цилиндрических и конических поверхностей
- Подрезка торцов, протачивание канавок, снятие фасок, отрезка
- Нарезание метрической, дюймовой и модульной резьбы
- Сверление, рассверливание и растачивание с задней бабки
- Обработка втулок, фланцев, муфт, осей и валов
- Ремонт и восстановление деталей машин
- Оснастка и единичные детали для машиностроения, энергетики и металлоконструкций
Описание
Универсальный токарно-винторезный станок от компании Stalex с диаметром 510 мм и межцентровым расстоянием 3000 мм предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
STALEX C6251/3000 — предназначен для токарной обработки, нарезания резьбы и сверления чёрных и цветных металлов, а также полимеров, поддающихся резанию. Монолитная станина, закалённые направляющие и коробка подач позволяют вести наружное и внутреннее точение, подрезку торцов и нарезание метрической, дюймовой, модульной и питчевой резьбы. В комплекте УЦИ по трём осям, люнеты и съёмный мостик станины.
STALEX C6251/3000 — предназначен для токарной обработки, нарезания резьбы и сверления чёрных и цветных металлов, а также полимеров, поддающихся резанию. Монолитная станина, закалённые направляющие и коробка подач позволяют вести наружное и внутреннее точение, подрезку торцов и нарезание метрической, дюймовой, модульной и питчевой резьбы. В комплекте УЦИ по трём осям, люнеты и съёмный мостик станины.
| Параметр | Значение |
| Диаметр обработки над станиной | 510 мм |
| Диаметр над съёмным мостиком | 735 мм |
| Диаметр над суппортом | 305 мм |
| Расстояние между центрами | 3000 мм |
| Отверстие шпинделя | 80 мм |
| Конус шпинделя / крепление | МТ-7 / Camlock D1-8 |
| Частота вращения | 25–2000 об/мин |
| Продольная / поперечная подача | 0,109–3,065 / 0,047–1,302 мм/об |
| Резьба метрическая / дюймовая | 0,2–14 мм / 2–112 TPI |
| Резьба модульная / питчевая | 0,1–7 MP / 4–112 DP |
| Ход поперечного / верхнего суппорта | 316 / 130 мм |
| Ускоренный ход, продольный / поперечный | 4,5 / 1,9 м/мин |
| Сечение резца | 25×25 мм |
| Пиноль задней бабки | МТ-5, Ø 75 мм, ход 180 мм |
| Крутящий момент / усилие резания | 900 Н·м / 3700 Н |
| Масса заготовки в центрах | 1450 кг |
| Привод / насос СОЖ | 7,5 / 0,13 кВт |
| Габариты | 4340×1150×1430 мм |
| Масса нетто / брутто | 2805 / 3270 кг |
Ключевые преимущества:
- Монолитная станина, направляющие закалены ТВЧ до HRC 53–55 и шлифованы

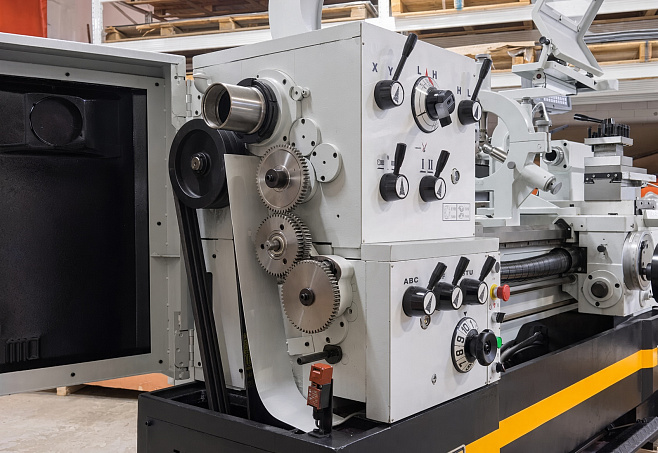

- Шестерни коробок скоростей и подач закалены и шлифованы, узлы работают в масляной ванне
- Съёмный мостик (ГАП) для деталей большего диаметра

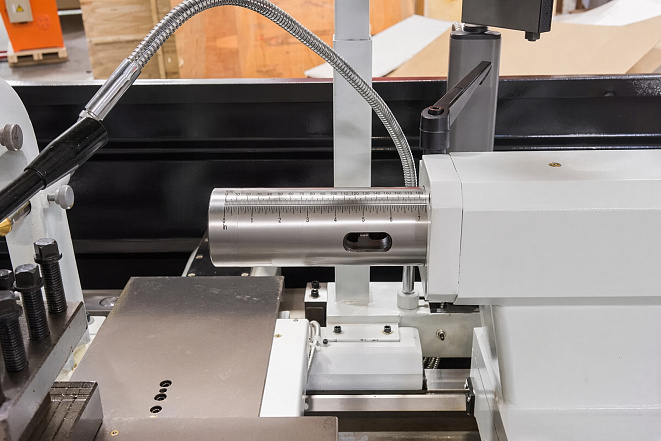

- Задняя бабка со смещением для обточки конусов, шкала на пиноли

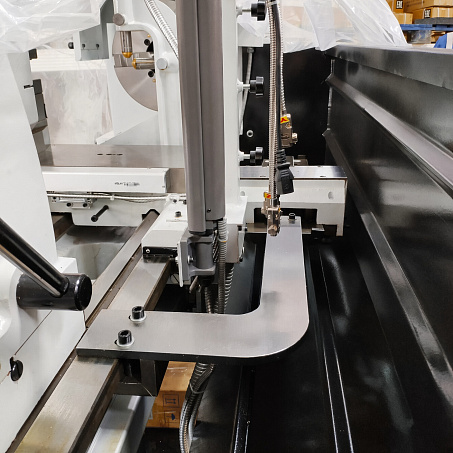

- УЦИ Sino по трём осям, конусная линейка, ускоренный ход по двум осям
- Электрокомпоненты Siemens, исполнение по стандартам CE
Комплектация:

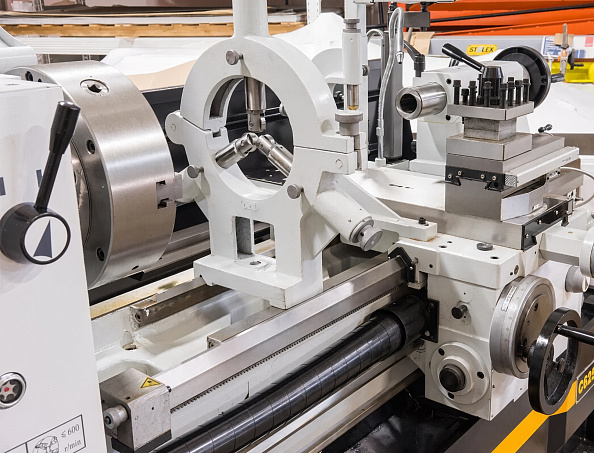

Трёхкулачковый патрон Ø 315 мм, четырёхкулачковый патрон Ø 350 мм, планшайба Ø 450 мм, четырёхпозиционный резцедержатель, подвижный люнет Ø 16–95 мм и неподвижный Ø 19–165 мм, центры МТ-5, УЦИ, конусная линейка, экран патрона, ножной тормоз, СОЖ, LED-лампа, регулируемые опоры.
Компания ИМКОР поставляет станки Stalex на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку. За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам
