Высокоэнергетические твердотельные лазеры серии SHSL с высокой частотой повторения импульсов
Серия высокоэнергетических твердотельных лазеров с частотой повторения ≥100 Гц и максимальной выходной энергией превышающей 300 мДж.. Поддержка длин волн 1064 / 532 / 355 нм.
Применение
- Атмосферные лидары
- LIBS/ LIF
- Лазерная ультразвуковая диагностика
- Биомедицина
Описание
SHSL — это серия высокоэнергетических высокочастотных твердотельных лазеров, разработанных для задач, требующих высокой энергии импульса при частоте повторения не менее 100 Гц. Лазеры работают на длине волны 1064 нм с возможностью расширения до 532 нм и 355 нм и других спектральных диапазонов.
Система построена по архитектуре MOPA, что обеспечивает отличное качество пучка и высокую энергию.
Полупроводниковая накачка гарантирует длительный срок службы (≥4 млрд импульсов), а модульная конструкция (отдельная лазерная головка, блок управления и чиллер) позволяет использовать лазер в сложных условиях эксплуатации.
| Параметр | SHSL-20M | SHSL-50M | SHSL-300M |
| Оптические параметры | |||
| Энергия импульса @1064 нм (мДж) | ≥20 | ≥50 | ≥280 |
| Энергия импульса @532 нм (мДж) | ≥10 | ≥25 | ≥150 |
| Энергия импульса @355 нм (мДж) | — | — | ≥100 |
| Стабильность мощности (RMS) | 1,5 % | ≤2,5 % | ≤3 % |
| Длительность импульса (нс) | 6–10 | 6–10 | 6–10 |
| Частота повторения (Гц) | 100 | 100 | 100 |
| Качество пучка (M²) | ≤3 | ≤1,5 | ≤3 |
| Расходимость пучка (мрад) | ~0,5 | ≤0,5 | <0,2 |
| Диаметр пятна (мм) | ~5 | ~5 | ~20 (настраиваемый) |
| Функциональные параметры | |||
| Габариты |

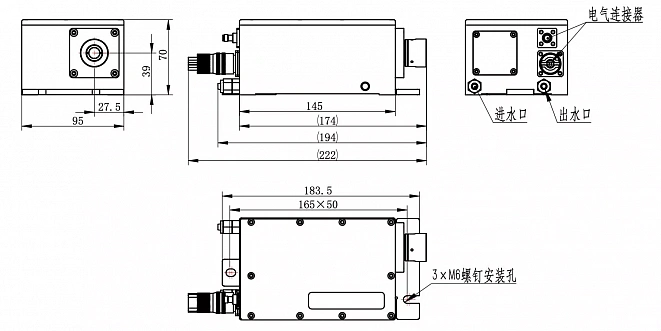

195×95×70 мм Блок управления 190×160×90 мм Чиллер: 4U |

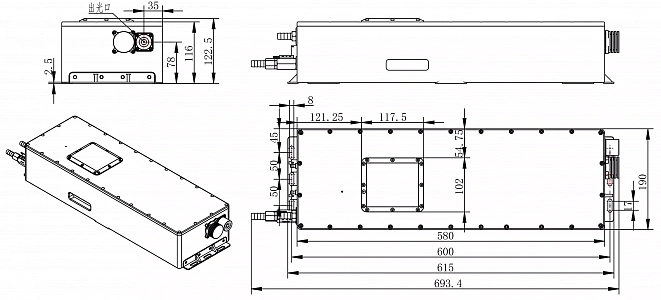

615×190×123 мм Блок управления: 3U Чиллер: 4U |

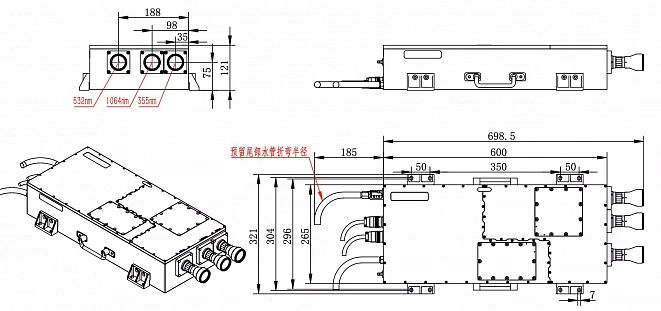

700×321×121 мм Блок управления: 3U Чиллер: 6U |
| Интерфейс | RS422 | RS232 | RS232 |
| Режим запуска | Внутренний / Внешний | Внутренний / Внешний | Внутренний / Внешний |
| Сигнал синхронизации | Электрическая синхронизация | Электрическая / Оптическая синхронизация | Электрическая / Оптическая синхронизация |
| Питание | DC 24 В | AC 220 В | AC 220 В |
| Общее энергопотребление (Вт) | ≤450 | ≤800 | ≤2000 |
| Срок службы источника накачки | ≥4 млрд импульсов | ≥4 млрд импульсов | ≥4 млрд импульсов |
| Параметры окружающей среды | |||
| Рабочая температура (°C) | 0…+40 | 0…+40 | 0…+40 |
| Температура хранения (°C) | –20…+60 | –20…+60 | –20…+50 |
| Относительная влажность | 0–80 % | 0–80 % | 0–80 % |
Ключевые преимущества:
- Высокая энергия импульса (300мДж @1064 нм) при частоте ≥100 Гц
- Возможность генерации гармоник (532 нм, 355 нм)
- Полупроводниковая накачка — длительный срок службы и низкие эксплуатационные затраты
- Модульная конструкция для удобства интеграции
- Круглосуточная непрерывная работа 7×24 часа
- Высокая стабильность мощности и надёжность
