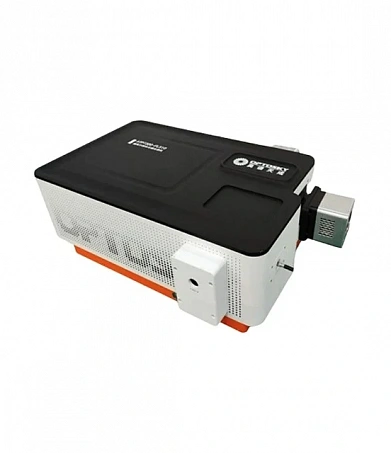

БИК спектрометр сверхвысокого разрешения ATP7330
- Рамановская спектроскопия
- Измерение спектров флуоресценции
- Фотолюминесцентная спектроскопия
- Спектроскопия поглощения, отражения и пропускания
- Лазерно-искровая эмиссионная спектрометрия
- Микроскопия
Спектрометр ATP7330 – прибор сверхвысокого разрешения, разработанный компанией Optosky. Прибор оснащен сменной отражательной дифракционной решеткой. Турель для дифракционных решеток управляется программным обеспечением, которое может точно определить положение решетки и длину волны излучения.
В серии ATP7330 используется оптимизированная оптическая система для обеспечения высокого разрешения. Множество вариантов ввода и вывода данных, масштабируемость и разнообразие результатов измерений делают спектрометр ATP7330 идеальным выбором для научных и промышленных задач. Спектрометры ATP7330 могут быть оснащены различными детекторами.
В серии ATP7330 представлены четыре модели с различными фокусными расстояниями: 210, 350, 510 и 760 мм. В отличие от спектрометров на основе призм и пропускающих дифракционных решеток, спектрометры ATP7330 работают в диапазоне от УФ до коротковолновой ИК области спектра. Решетка, спектральный диапазон и разрешение - подбор по запросу.
Возможен ввод излучения через оптоволоконный разъем SMA905 или свободное пространство, результат измерения выводится через порты USB2.0 или UART. Для питания ATP7330 требуется источник питания 12 В (постоянный ток), что обеспечивает простую интеграцию в измерительные системы. Управление производится посредством программного обеспечения.
Особенности:
- Сверхвысокое разрешение до 0,01 нм
- Выбор фокусного расстояния по запросу: 210, 350, 510, 760 мм
- Спектральный диапазон: 150 нм - 25 мкм (под заказ)
- Автоматизированная турель, 3 встроенные решетки, остальные решетки - под заказ: 150, 300, 400, 500, 600, 900, 1200, 1800, 2400, 3600 штрих/мм
- Напряжение питания: 12 В постоянного тока ± 5%
- Разрядность АЦП: 18 бит (выход - 16 бит)
- Несколько входных разъемов: оптоволоконный разъем SM905 или свободное пространство
- Поддерживает два выходных порта для вывода данных с двумя настроенными ПЗС-матрицами (Si ПЗС и InGaAs ПЗС)
- Перекрестная схема Черни-Тернера и конструкция калибровки тороидальных аберраций
- Управление (например, положение решетки, перестройка длины волны и т.д.) проводится с помощью ПК
- Разъем для вывода данных: USB2.0 и UART
- Внешний сигнал запуска через разъем SMA
- Можно выбрать несколько вариантов ПО
Характеристики детектора:
| Детектор |
ПЗС-матрица с ТE охлаждением ПЗС-матрица InGaAs с ТE охлаждением |
| Диапазон длин волн | 150 нм - 25 мкм |
| Количество активных пикселей |
ПЗС-матрица: 2048 ПЗС-матрица InGaAs для коротковолнового ИК диапазона: 512 |
| Спектральный диапазон | 150 нм - 25 мкм |
| Оптическое разрешение | 10 пкм - 5 нм (зависит от фокусного расстояния, размера щели, спектрального диапазона) |
| Макс. динамический диапазон |
Научная КМОП-матрица и ПЗС-матрица: >1400 ПЗС-матрица InGaAs для коротковолнового ИК диапазона: >10000 |
Оптические характеристики:
| Оптическая схема | перекрестная ассиметричная схема Черни-Тернера |
| Фокусное расстояние | 210, 350, 510 и 760 мм |
| Решетка | Механизм поворотной башни, 3 встроенные решетки, остальные решетки - под заказ: 150, 300, 400, 500, 600, 900, 1200, 1800, 2400, 3600 линий |
| Автоматизированная турель | Электрический привод |
| Угол поворота башни | 0,36 мкрад |
| Ширина оптической щели | 5, 10, 25, 50, 100, 150, 200 мкм (под заказ) |
| Разъем | Оптоволоконный SMA905 или свободное пространство |
Электрические характеристики:
| Время интегрирования | 10 мкс - 1.3 ч |
| Интерфейс | USB 2.0 |
| Разрядность АЦП | 18 бит (выход - 16 бит) |
| Напряжение питания | 12 В постоянного тока ± 5% |
| Рабочий ток | <4 A |
| Рабочая температура | От -20°C до +45°C |
| Температура хранения | От -30°C до +70°C |
| Допустимая влажность | < 90% |
Компания ИМКОР поставляет оборудование и компоненты Optosky на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку по всей линейке продукции Optosky.
За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам!
-
ATP7330-FL210Спектрометр ATP7330-FL210, фокусное расстояние 210 мм, размер апертуры F/3.5, линейная дисперсия 4,17 нм/мм
-
Спектрометр ATP7330-FL350 фокусное расстояние 350 мм, размер апертуры F/4.2, линейная дисперсия 2,38 нм/мм
-
Спектрометр ATP7330-FL510, фокусное расстояние 510 мм, размер апертуры F/6.5, линейная дисперсия 1,65 нм/мм
-
Спектрометр ATP7330-FL810, фокусное расстояние 810 мм, размер апертуры F/9.7, линейная дисперсия 1,03 нм/мм
