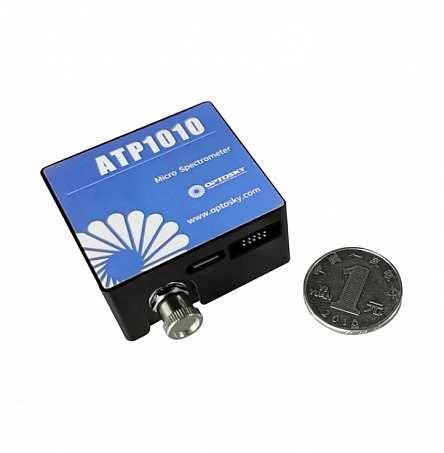

Компактный спектрометр ATP1010
Спектрометр ATP1010 (180–1100 нм, с КМОП‑сенсором Hamamatsu) для волоконной оптики: измеряет спектры в реальном времени, совместим с OEM‑устройствами, имеет интерфейсы USB 2.0/UART и SDK.
Применение
- Многопараметрическое исследование качества воды
- LED спектрофотометрия
- Измерение цвета
- Микрообъемная спектрофотометрия
- Исследование летучих газов при экспонировании УФ-излучением
- Спектральный анализ, радиометрия
- Измерение спектров флуоресценции
- Измерение отражения и пропускания
Описание
Спектрометр ATP1010 используется в УФ-БИК диапазоне длин волн и оснащен КМОП-сенсором Hamamatsu с рабочим спектральным диапазоном 180-1100 нм. Спектрометр обладает высокой чувствительностью, скорость отклика, производительностью, широким динамическим диапазоном, соотношением сигнал/шум и оптическое разрешением
Предназначен для работы в сфере волоконной оптики с источником излучения. Программное обеспечение spectra предоставляет данные о поглощении и пропускании образцов, а также показывает спектры в режиме реального времени.
Спектрометр ATP1010 на 30% экономичнее при его интеграции в аналитические OEM устройства.
Возможен ввод излучения через оптоволоконный разъем SMA905 или свободное пространство, результат измерения выводится через порты USB2.0 или UART.
К OEM-спектрометру ATP1010 прилагается бесплатное программное обеспечение и SDK - комплект разработки на C++, C#, Labview и Linux.
Предназначен для работы в сфере волоконной оптики с источником излучения. Программное обеспечение spectra предоставляет данные о поглощении и пропускании образцов, а также показывает спектры в режиме реального времени.
Спектрометр ATP1010 на 30% экономичнее при его интеграции в аналитические OEM устройства.
Возможен ввод излучения через оптоволоконный разъем SMA905 или свободное пространство, результат измерения выводится через порты USB2.0 или UART.
К OEM-спектрометру ATP1010 прилагается бесплатное программное обеспечение и SDK - комплект разработки на C++, C#, Labview и Linux.
Особенности:
- Рабочий диапазон: 180-1100 нм
- Перекрестная оптическая схема Черни-Тернера
- Детектор: 512 пикселей КМОП
- Время интегрирования: 1 мс - 65 с
- Напряжение питания: 5 В постоянного тока @ <200мA
- Интерфейс питания: Type C, USB
- Разрядность АЦП: 16 бит
- Частота дискретизации АЦП: 10 МГц
- Разъем: Оптоволоконный SM905 или свободное пространство
- Разъем для вывода данных: USB2.0 и UART
- 10-пиновый интерфейс (2x5, шаг 1,27 мм)
Характеристики детектора
| Тип детектора | линейный КМОП-сенсор Hamamtsu S13014 |
| Диапазон длин волн | 200-1100 нм под заказ |
| Количество эффективных пикселей | 512 |
| Размер пикселей | 14 мкм*200 мкм |
| Чувствительность | 1300 В/лк*с |
| Темновой шум | 13 RMS @ 13 ˚C |
Оптические характеристики
| Оптическое разрешение | 1 - 5 нм (зависит от размера щели, спектрального диапазона) |
| Соотношение сигнал/шум | >450:1 |
| Динамический диапазон | 3000:1 |
Оптическая схема
| Оптическая схема | F/4, перекрестная ассиметричная схема Черни-Тернера |
| Фокусное расстояние | 28 мм на входе / 28 мм на выходе |
| Размер щели | 5, 10, 25, 50, 100, 150, 200 мкм - под заказ |
| Входной разъем | Оптоволоконный SMA905 или свободное пространство |
Электрические характеристики
| Разрядность АЦП | 16 бит |
| Время интегрирования | 1 мс - 65 с |
| Интерфейс | USB2.0 / UART |
| Напряжение питания | от 4,5 В до 5,5 В постоянного тока (тип. при 5 В) |
| Рабочий ток | <200 мА |
| Температура хранения | от -20°С до +70 °С |
| Рабочая температура | от -10°С до +50 °C |
| Допустимая влажность | <90% |
