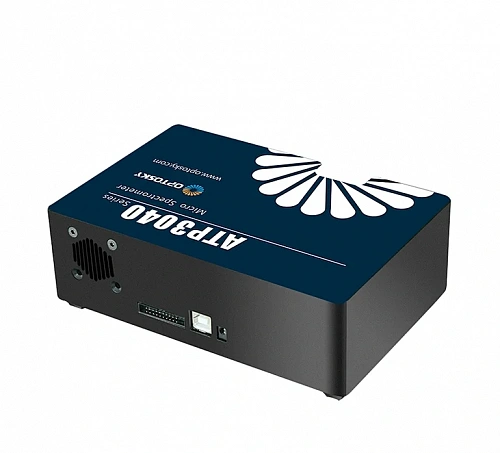

Cпектрометр высокого разрешения ATP3000/3040
- Спектрофотометрия
- Измерение пропускания, поглощения и отражения
- Эллипсометрия
- Измерение длины волны лазера
Спектрометры Optosky ATP3000/ATP3040 – это волоконные спектрометры с низким уровнем шума и высоким разрешением. Спектрометры оснащены ПЗС-детектор с разрешением 2048 / 4096 пикселей. Рабочий спектральный диапазон от УФ до БИК, при этом и скорость считывания достигает 10 МГц.
Модель ATP3040, по сравнению с ATP3000 обладает дополнительно улучшенным динамическим диапазоном и соотношением сигнал/шум. Благодаря чему результаты измерений имеют высокую стабильность и не зависят от колебаний рабочей температуры. Возможен ввод излучения через оптоволоконный разъем SMA905, FC/PC или свободное пространство, результат измерения выводится через порты Type-C или UART. Прибор работает от источника питания +5 В (постоянный ток) и может напрямую подключаться к USB, что облегает интеграцию в оптические системы.
Характеристики детектора:
| Модель | ATP3000 | ATP3040 |
|---|---|---|
| Детектор | линейный КМОП-сенсор Hamamtsu S11639 | линейный КМОП-сенсор Hamamtsu S13496 |
| Диапазон длин волн | 180-1100 нм | 180-1100 нм |
| Количество эффективных пикселей | 2048 | 4096 |
| Размер пикселей | 14 мкм*200 мкм | 7 мкм*200 мкм |
| Чувствительность | 1300 В/лк*с | 1300 В/лк*с |

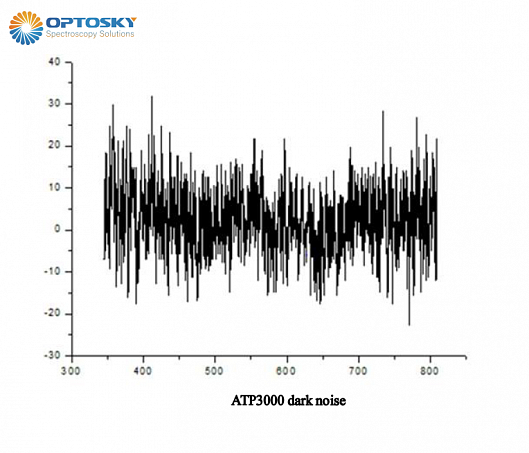

| Темновой шум | ＜400 | ＜200 |
Оптические характеристики:
| Оптическое разрешение | 0,01-1 нм | 0,01-1 нм |
| Соотношение сигнал/шум | >1000:1 | ＞2000:1 |
| Динамический диапазон | 10000:1 | 20000:1 |
Оптическая схема:
| Оптическая схема | F/4, перекрестная ассиметричная схема Черни-Тернера |
| Фокусное расстояние | 77,5 мм на входе / 112 мм на выходе |
| Размер щели | 5, 10, 25, 50, 100, 150, 200 мкм |
| Разъем | Оптоволоконный SMA905 или открытое пространство |
Электрические характеристики:
| Время интегрирования | 1-65535 мс |
| Интерфейсы | USB2.0 |
| Разрядность АЦП | 16 бит |
| Напряжение питания | 5 В постоянного тока ±10% |
| Рабочий ток | <350 мА (без холаждения), <3 А (с охлаждением) |
| Температура хранения | от -30°С до + 70 °С |
| Рабочая температура | от -10°С до +45 °C |
| Допустимая влажность | <90% RH |
Компания ИМКОР поставляет оборудование и компоненты Optosky на территории России. Мы предлагаем выгодные условия поставки и полную техническую поддержку по всей линейке продукции Optosky .
За дополнительной информацией и коммерческими условиями обращайтесь к нашим специалистам.
-
ATP3000Спектрометр ATP3000, спектральный диапазон 180-1100нм, размер пикселей 14 мкм*200 мкм.
-
Спектрометр ATP3040 спектральный диапазон 180-1100нм, размер пикселей 7 мкм*200 мкм.
